[1]されみあ09/01/24 16:00:55
10本目は2年ちょっとかかりましたねっ。
11本目は……えーいっ、加速していくよー☆。

過去ログとかは>>2で。

[2]されみあ09/01/24 16:02:39
かころぐ
Part1 : (内)
Part2 : (内)
Part3 : (内)
Part4 : (内)
Part5 : (内)
Part6 : (内)
Part7 : (内)
Part8 : (内)
Part9 : (内)
Part10: (内)

[3]されみあ。09/02/01 18:28:23

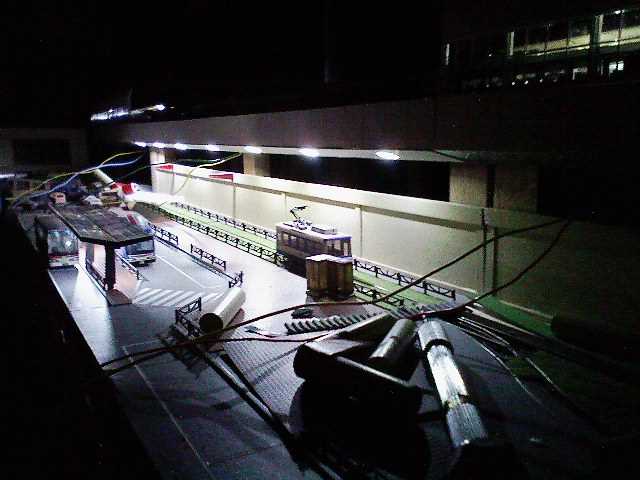

地道なライトアップ。。。
気が遠い orz
　(画像)[縦64][横64][縦32][横32]

[4]されみあ。09/02/01 18:29:28

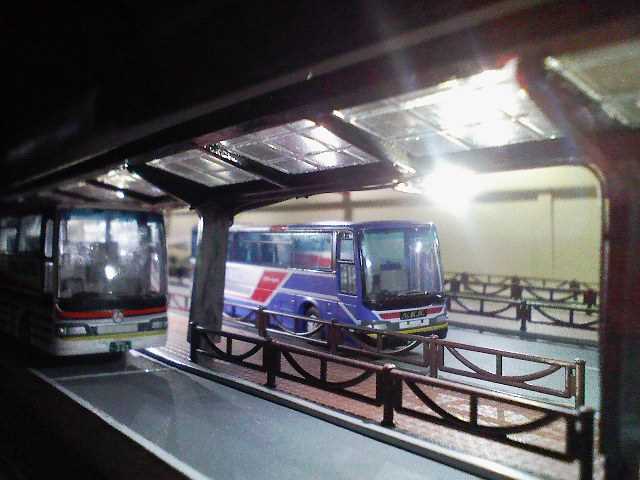

バス乗り場の屋根もライトアップ☆。
透明屋根なので、できるだけ目立たない工事を…。
　(画像)[縦64][横64][縦32][横32]

[5]彩雲09/02/01 18:33:54[sage]
とてもリアルですね。
これらは　すべて　チップLEDでしょうか。
配線等、ご教示頂けたら幸いです。

[6]されみあ。09/02/01 18:39:46

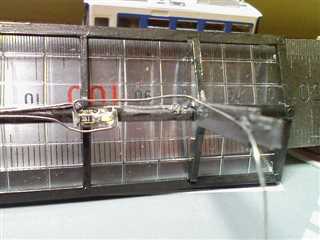

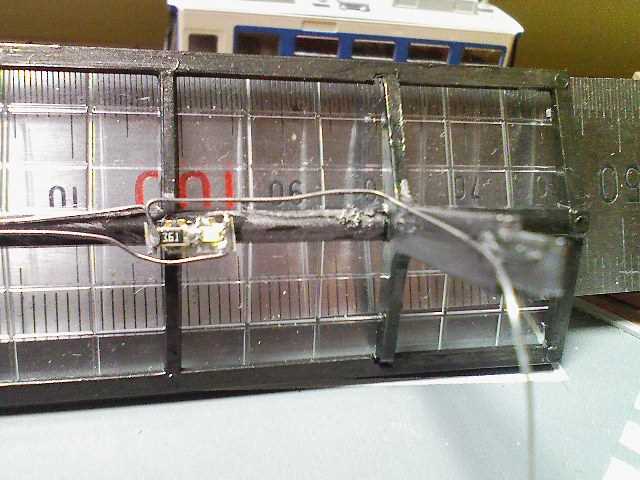

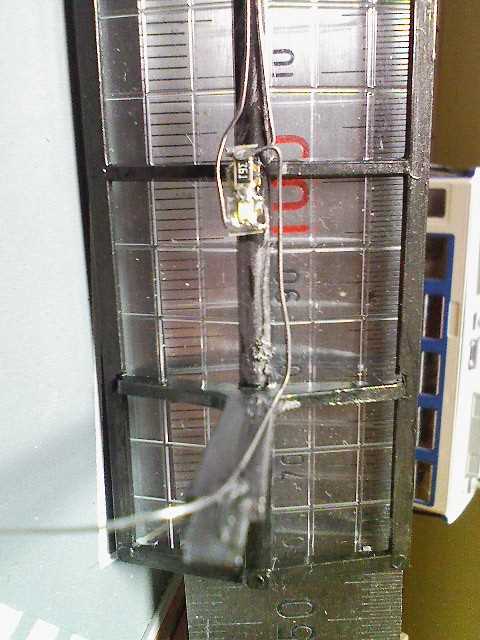

ここはチップです。
2012のチップLEDに1608の160Ωチップ抵抗をシール基板上に半田付けして、それを0.4mmくらいの亜鉛メッキ線で配線してあります。
このくらい細い線なら目立たないですし…。
そして、2本の柱に分散してボード下に逃がしてます。
　(画像)[縦64][横64][縦32][横32]

[7]彩雲09/02/02 00:23:17[sage]
なるほど
亜鉛鍍金線ですか…なんかショートしそうで少し怖いです

で、先は５V程度の直流電源ですよね？

写真、ありがとうございました。

[8]らいとぶる09/02/02 22:38:32
夜景がきれいなレイアウトですね。
前スレの998が特に好きです。交換待ちかな？

億でいろいろと物色中。。。
相変わらず仕掛けが増えるばかりです。

[9]されみあ09/02/03 22:04:56
>彩雲さん
5VでOKです。
ショートは線を固定してしまえば動くこともないので大丈夫みたいですよ。

>らいとぶるさん
まだまだライトが少ないですけれどね、駅回りの。
私鉄駅側ももっと頑張らなきゃ。

オクは無料範囲なので4999円限定使用中ですw
それでも取引履歴は順調に伸びてますが。。。

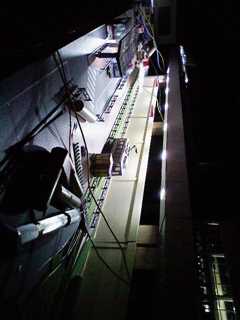

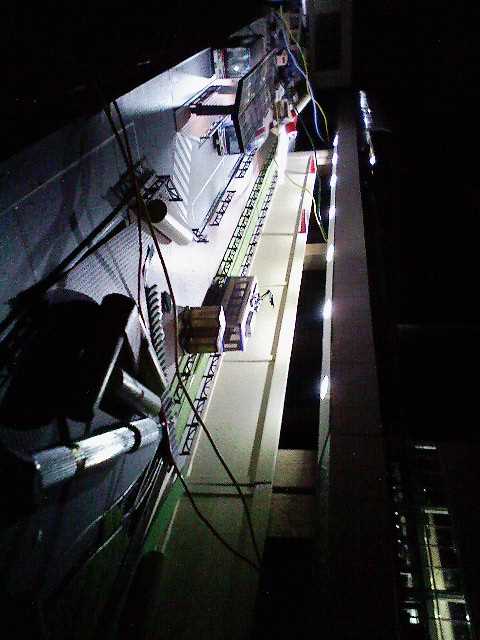

そして私鉄駅の下がそろそろ大変なことに。
整理しなきゃ orz
　(画像)[縦64][横64][縦32][横32]

[10]されみあ09/02/03 22:05:56
踏み切りと自転車置き場と駅前街灯と…。
そのくらい増やせばもっといい感になるかなぁ。
　(画像)[縦64][横64][縦32][横32]

[11]されみあ09/02/03 22:07:16
そして大量生産中のライトユニット。
1組あたり、12-22円です☆。
　(画像)[縦64][横64][縦32][横32]
